Вы приняли решение об установке коллекторной системы отопления? Она действительно очень удобна в эксплуатации, но немного более сложная в монтаже. Специалисты компании «Дежурный сантехник» имеют очень богатый опыт по установке и подключению распределительной гребенки. Мы качественно и в короткие сроки выполняем монтаж всех видов систем отопления, выполняем сборку, присоединение и запуск любого отопительного оборудования.

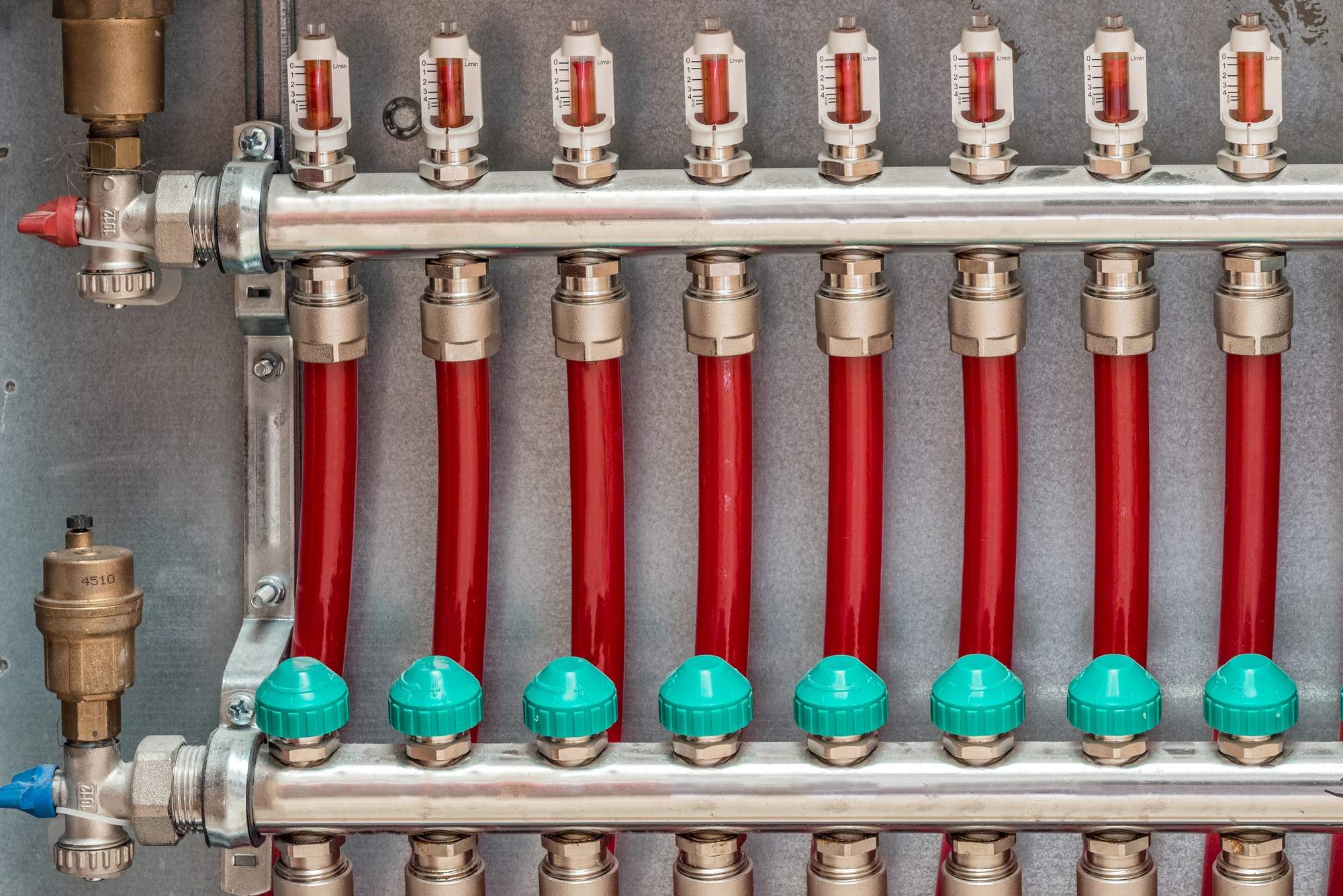

Распределительный коллектор: конструкция и преимущества

Распределительный коллектор представляет собой металлическую или пластиковую трубку, снабженную несколькими выводами. К этим выводам с помощью труб небольшого диаметра или гибких шлангов присоединяются отдельные узла системы отопления.

Для регулирования и контроля напора в отдельных ответвлениях разводки, коллекторный узел дополнительно оснащается запорной арматурой: кранами или вентилями.

Коллекторная разводка пришла на смену линейным контурам, в результате ремонт и обслуживание системы отопления квартиры или частного дома станет более удобным и для мастера, и для жильцов, потому что отпадет необходимость для ремонта оставлять без тепла сразу всю площадь дома.

Монтаж коллектора для отопления «Дежурный сантехник» выполняют практически так же, как для систем водоснабжения. Однако эту схему разводки они рекомендуют устанавливать при монтаже новой системы отопления или ее замене, потому что при сборке коллекторной схемы приборы отопления подключаются совсем другим способом: параллельно, а не последовательно.

Распределительная гребенка: принцип работы

В коллекторной разводке отопления теплоноситель подается по более сложной разветвленной схеме. От котла отходят не две трубы контура, как в привычной последовательной схеме (подающая и обратная), а несколько отдельных контуров, присоединяющихся к распределительной гребенке.

Такие гребенки отопления и есть главный элемент коллекторного узла. Они собирают на себя все лучи системы, поэтому коллекторную схему разводки нередко называют еще лучевой. Гребенки принимают и раздают теплоноситель во все лучи, поэтому нагрузка на коллектор достаточно высокая, намного выше, чем на маленькие локальные контуры. Соответственно для надежной работы гребенки отопления мастера советуют монтировать ее из труб прочного металла.

Последовательная система отопления

Основными элементами привычной схемы последовательной системы отопления являются:

• циркуляционный насос,
• расширительный бак,
• прибор учета,
• предохранительные и балансировочные клапаны,
• арматура для слива воды и выпуска воздуха.

При правильном выполнении проекта и монтажа такая система прослужит долгое время и работать будет без сбоев.

Лучевая система отопления: плюсы и минусы

Лучевая схема отопления: преимущества

Явным плюсом лучевой системы мастера называют возможность моментально прогреть все отопительные приборы, потому что тепло одновременно подается сразу на все точки обогрева:

• радиаторы,
• водяные полы,
• бойлер.

В конструкции каждого локального контура нет стыков труб, и это:

• продлевает срок службы системы,
• исключает возникновение протечек в магистралях.

Огромный плюс — ремонтопригодность и возможность дополнительных подключений. Если, к примеру, потребуется установить новый радиатор, то вам не придется отключать всю систему, сливать из нее теплоноситель и врезать дополнительный контур.

Мастер просто подключит к гребенке еще одну подающую трубку и обратную подачу. Лучевую систему отопления очень удобно чинить. Для того чтобы выполнить экстренное обслуживание отопительного прибора или какого-то одного контура — не требуется полное отключение отопления и слив всей системы.

Также безболезненно при лучевой системе можно добавить дополнительные источники тепла и горячей воды. Допустим, вы решили сделать водяной теплый пол или установить бойлер косвенного нагрева. И вам не понадобится трогать уже работающую систему, мастер просто добавит в коллектор еще один или два контура. КПД отопительной системы повысится, дом станет теплее, а жизнь в нем – комфортнее.

Лучевая схема отопления: недостатки

Главным минусом считается достаточно дорогой монтаж коллектора отопления. Связано это с тем, что приходится покупать дополнительные трубы и материалы. К тому же, для надежной работы сам коллектор монтируется из более дорогостоящих материалов.

Недостатком лучевой системы можно назвать и то, что не рекомендуется делать разводку водяных теплых полов в жилье с централизованным отоплением. И не каждая инстанция согласует такую реконструкцию в квартире. Поэтому коллекторная система отопления в основном применяется в частных домах.

Коллекторная группа: особенности монтажа

От того, насколько правильно смонтирована гребенка отопления, напрямую зависит качество и длительность работы всей системы.

Пропускная способность трубы гребенки

Перед тем, как приступить к монтажу, мастер рассчитывает требуемую пропускную способность гребенки. Это важно для правильного выбора модели распределительной гребенки.

Суммарная площадь сечения патрубков является пропускной способностью самой гребенки, и она должна совпадать с пропускной способностью (или площадью сечения) ее трубы. Только в этом случае будет соблюден гидравлический баланс, от которого зависит эффективность работы коллекторной системы отопления.

Максимальная мощность гребенки

Важным требованием к распределительной гребенке отопления является ее способность выдерживать максимальную мощность системы. Этот параметр указывается на самой гребенке, поэтому перед тем, как покупать гребенку, посоветуйтесь с мастером о размере максимальной мощности. Вполне вероятно, есть смысл приобрести ее с некоторым запасом мощности, на случай, если надумаете подключать дополнительные контуры.

Коллекторный узел с одинаковой температурой нагрева

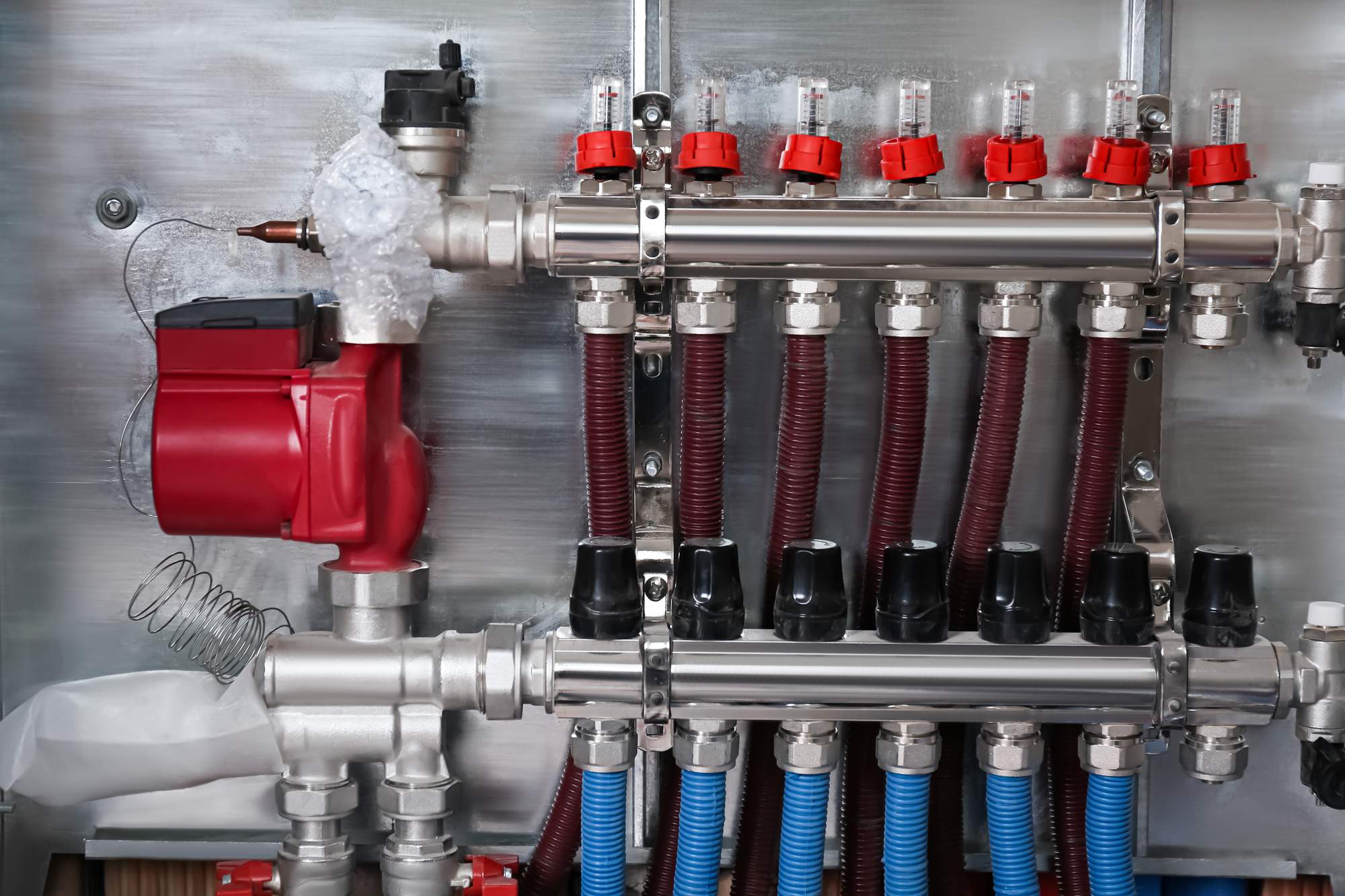

Когда предполагается, что распределительный коллектор будет работать на контуры с одинаковой температурой теплоносителя — мастер монтирует его по относительно простой схеме. К котлу подключаются:

• один циркуляционный насос,
• счетчик,
• две гребенки.

Затем к этим гребенкам мастер подводит локальные контуры, уже подключенные к отопительным приборам. Сам узел он крепит кронштейнами на стене либо устанавливает в специальный металлический защитный шкаф.

Коллекторный узел с разной температурой нагрева

В случае если на разные приборы подается вода разной температуры, требуется более сложная система разветвления. Мастер устанавливает:

• локальные циркуляционные насосы,
• трехходовые клапаны для регулировки температуры
• гидрострелки.

Последовательность подключения наши мастера выдерживают следующую: котел — гидрострелка — счетчик и гребенки с клапанами и насосами.

Перед покупкой циркуляционных насосов для этой схемы мы также рекомендуем посоветоваться с мастером, потому что суммарная мощность насосов ни в коем случае не должна быть больше мощности насоса, установленного в котле.

Вызвать сантехника на дом

Коллекторная система отопления, безусловно, является более современной и удобной в эксплуатации. Но такой сложный монтаж лучше доверить «Большим мастерам». Они подберут наиболее эффективную схему разводки для вашего дома, соберут систему и отрегулируют ее работу. При необходимости мы сами можем закупить и доставить трубы, оборудование и все комплектующие на место монтажа.
